6 - Collecteur tournant
vendredi 25 janvier 2013
Le Collecteur tournant. (N° 4)
L’arbre moteur tourne et le moto-réducteur du différentiel ainsi que le 2 capteurs inductifs sont solidaires de celui-ci.
La connexion électrique doit donc s’établir quel que soit la vitesse de rotation de cet arbre moteur.

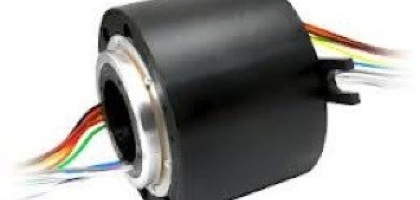

Le collecteur tournant est du type SRH50 120-12P arbre creux de chez A2V.
Entrée et sortie de 12 Fils de 15 A.

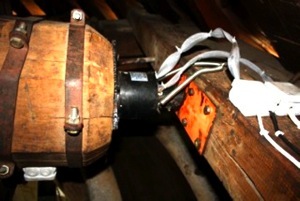

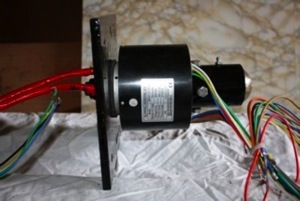

Ce collecteur est positionné en bout d’arbre moteur traversé par la butée d’arbre moteur.
Dans cette butée est intégrée une bille en acier pour limiter les frottements ( comme un roulement).
Afin d’alimenter en 220 V les organes fixés sur l’arbre moteur et donc en rotation, nous avons eu recours à un système de collecteur électrique tournant et celui-ci est du type “ arbre creux” afin de laisser passer la butée d’arbre.
