Orientation de la coiffe. (N° 5)

Pour que le moulin fonctionne correctement, la voilure doit être face au vent.

Sur un moulin tour, c’est tout l’ensemble de la toiture qui pivote autour de son centre.

Au 18 ème siècle, le meunier orientait la coiffe en tirant ou poussant le givre.

Plus tard est apparu un système à crémaillère lié à un démultiplicateur manuel.

Le moulin de la Lussière est équipé d’un moto-réducteur.

Ce moto-réducteur peut être commandé manuellement, par télécommande, ou en automatisme via la girouette.

La rotation complète de la coiffe (360°) met 4 mn 35 s pour 1 tour complet.

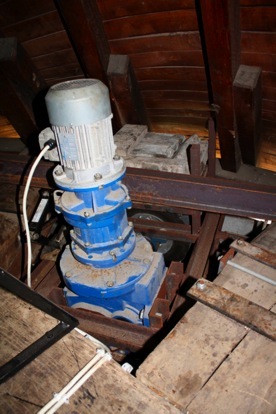

Moto-réducteur  du Type Motovario 1420 Trs/mn, 0,75 KW, série HA 052 F, ratio 51

Moto-réducteur à 2 étages , un ration à 5,1 et un à 106,7. Soit une vitesse en sortie de 2,61 trs/mn.

Les 2 roues porteuses sont 2 roue à bandage caoutchouc plein de 400x8 larg. 100, soit une charge de 1 750 Kg.

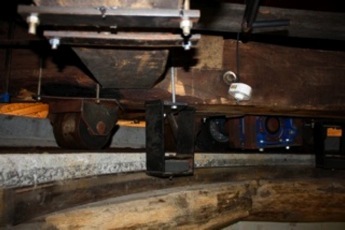

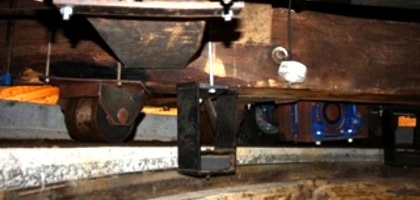

L’ensemble de la coiffe repose sur des galets pour faciliter la rotation.

Il a été installé 12 rouleaux de benne de diamètre 200 mm en acier supportant chacun environ 10 tonnes.

Le poids total de l’ensemble de la coiffe, la voilure, vergues, mécanisme,  avoisine les 13 tonnes.

Le nombre de galets peut paraître excessif, mais le but était de soutenir chaque éléments de la charpente afin d’éviter toute déformation.

L’ensemble repose donc sur un chemin de roulement en béton, doublé d’une semelle en acier.
