AEROGENERATEUR
8 - Capteur orientation
mercredi 23 janvier 2013
Les capteur d’orientation de la coiffe. (N°6)
La girouette, aux initiales Quervet / Sommer, est primordiale pour positionner la coiffe en fonction de la direction du vent.

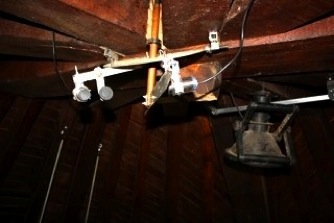

L’axe de la girouette traverse la charpente et à son extrémité intérieure nous pouvons voir le capteur d’orientation.

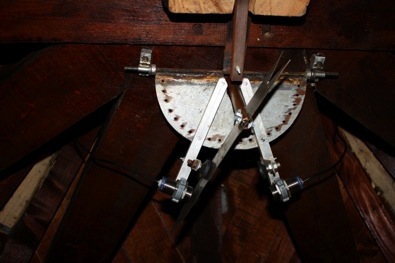

Ce capteur d’orientation est composé d’un demi disque sur lequel sont fixés 2 capteurs inductifs et pouvant être positionné de 5° en 5° ceci dans le but d’affiner les réglages d’angle dans lequel doit se situer la voilure.
A l’extrémité de l’axe de la girouette, l’aiguille, en fonction de sa position, va commander l’action de l’un ou l’autre capteur.
Les informations sont alors transmises à l’automate, qui selon les réglages effectués, en temps et durée, va à son tour commander le moto-réducteur d’orientation de la coiffe.
L’ensemble du dispositif est débrayable lors que le système n’est pas connecté en automatique. Ceci afin de pouvoir laisser libre rotation à la girouette indépendamment de l’orientation de la coiffe.

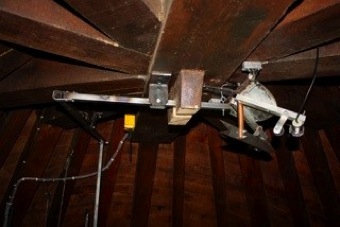

La girouette, indispensable au moulin, est prolongée à l’intérieur du moulin pour supporter les capteurs d’orientation.
