3 - Generatrice
lundi 28 janvier 2013

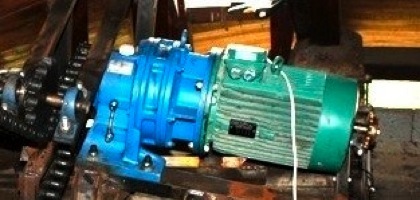

La Génératrice à aimants permanent. (N° 1)
La génératrice est une Leroy Somer à aimant permanents de 7,5 Kw à 750 Trs/mn
370 Volts / 50 Hz / Cos Phy 0,99 / 11,7 A.

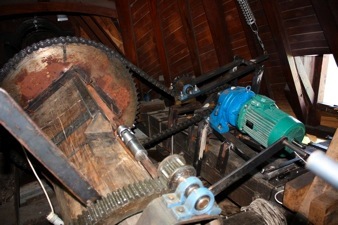

La génératrice est accouplée à un multiplicateur Sumito Drive 6000 avec un ration de 21.

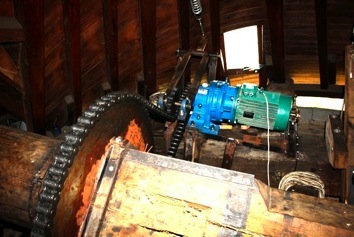

L’ensemble est raccordé à l’arbre moteur par une chaîne à rouleaux de pas de 38,10 mm.
L’arbre moteur comporte un disque pignon de 76 dents et un pignon de 15 dents sur le multiplicateur. Soit un ration de 5.
Le ratio total est donc de 105.
Par un vent de force d’environ 7 m/s, les ailes du moulin tourne à 7 trs/mn et la génératrice à 735 trs/mn
Notre génératrice est à aimant permanent, la tension et la fréquence varient donc en fonction de sa vitesse de rotation.
