13 - Armoire electrique de commande
vendredi 18 janvier 2013

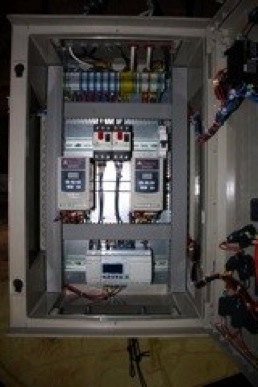

L’Armoire électrique de commande. (N° 8)
L’armoire électrique de commande est logée dans la charpente de la coiffe.
Pour y accéder plus facilement elle peut être descendue à portée de l’opérateur.
De cette manière elle se trouve protégée.
Dans cette armoire électrique de commande, nous y trouvons les composants permettant la gestion complète du fonctionnement mécanique de l’aérogénérateur.
L’automate est un Grouzet Millium M3 XD26/10S 24 DC SMART
Entrée 16 Tort, sortie 10 statiques.
2 Variateurs de fréquence T-VERTER201-H1F 0,75 Kw
Les éléments indispensables, (disjoncteurs à déclencheur magnéto-thermique, alimentation 24DCV, arrêt d’urgence, interrupteur sectionneur, boutons de commande manuel, etc...)
L’automate gère selon les critères programmés :
- La vitesse de rotation de l’arbre moteur, de l’ouverture ou de la fermeture de la voilure.
- De l’orientation de la coiffe et de la voilure selon la direction du vent.
- Différents paramètres de sécurité , (Coupure d’alimentation, sur-vitesse, organe non opérationnel, etc...
Les variateurs de fréquence ont plusieurs fonctions :
- Alimenter les moto-réducteurs en 220 Volts tri-phasé à partir d’une source réseau EDF de 200V mono-phazé.
- Régler la fréquence de 0 à 50 Hz, c'est à dire de pouvoir contrôler la vitesse de rotation des moto- réducteur de 0 à 1 500 trs/mn.
- De régler la vitesse de démarrage et son temps d’accélération, permettant ainsi de gérer le couple optimum de démarrage.

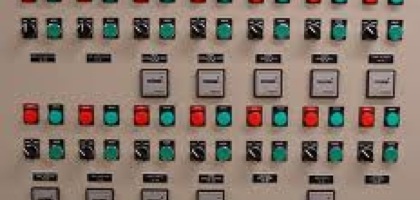

L’armoire électrique de commande, mais plus simple ...!
