L’armoire de gestion de la production électrique (N°13)

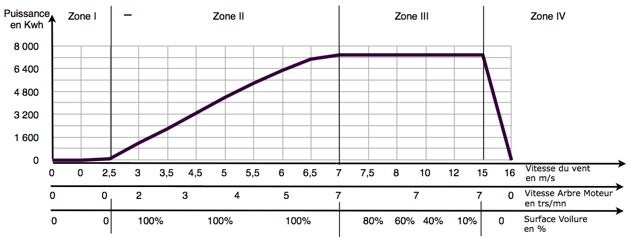

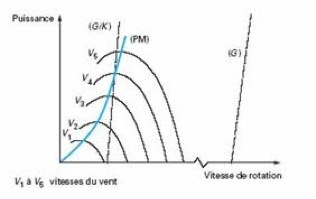

Zone I :

Le vent n’est pas assez puissant pour mettre le moulin en marche.

L’automate de gestion de la production électrique ne va donc pas connecter des charges.

Le moulin peut tourner avec le moto-réducteur d’assistance.

Zone II :

Le vent est variable en force et en direction.

L’aéro-générateur fonctionne en mode “vitesse variable”. C’est à dire que la puissance et la fréquence sont liées à la vitesse de rotation du moulin et donc variable.

Si la charge est supérieure à la production, le moulin va s’arrêter, puisque la charge demandée va agir comme un frein.

L’automate va donc gérer la puissance de charge disponible en fonction de la production.

Le moulin va donc fournir le maximum d’énergie selon la force du vent et donc de la vitesse de rotation des ailes.

Zone III :

Le vent est assez fort pour entraîner le moulin à sa pleine puissance.

La génératrice va pouvoir fournir 7,5 Kwh, 50 Hz en continu.

L’aéro-générateur fonctionne alors en mode “vitesse fixe”.

L’automate va donc connecter le maximum de charge.

Le vent étant toujours variable en puissance, le moulin pourrait prendre plus de vitesse, et donc plus de puissance à la génératrice.

L’automate, (de l’armoire de gestion de commande), va donc réguler la vitesse de rotation selon les consignes qui lui sont données. Ceci en commandant le déploiement de la voilure pour rester dans la vitesse de consigne.

Zone IV :

Le vent est trop fort.

L’automate , de l’armoire de gestion de production), va donc connecter le maximum de charge. (donc créer un frein maximum).

L’automate, (de l’armoire de gestion de commande), va commander la fermeture complète de la voilure et mettre le moulin en sécurité.
